マイクロレベルの超微細加工からめっきまで一貫対応
φ30μm～φ50mm 微細・袋穴・難加工にも対応
最小加工φ30μm～最大加工径φ50mmに対応可能です。
当社では、加工時にできる先端クラウンのバリも先端形状変化を最小限におさえ化学的に除去、先端小径R（SR0.03以下）もバレル研磨できれいに仕上げます。
また、素材外径φ0.3mmの小径パイプの入手が可能、偏肉を最小限に抑えつつ加工できます。φ1.0mm以下の医療用チタン材、SUS材の小径加工品の量産もお任せください。
さらに、独自技術により微細管・袋穴内面への金めっきにも対応。超微細コンタクトプローブや医療機器部品など、高精度が求められる分野で、加工からめっきまで一貫したものづくりを提供しています。
- 超微細コンタクトプローブ
- 医療用チタン、SUS材の小径加工
- 小径パイプ/微細管
- 微細管・袋穴への金めっき
主な製品
- - 超微細コンタクトプローブ
- - コネクタ・ソケット部品
- - 医療用チタン・SUS部品
- - 電子部品・半導体部品
- - 小径パイプ・微細管
- - 医療機器部品
- - 微細シャフト
- - センサー部品
- - 精密ピン
- - 光通信部品
- - 精密ノズル
- - 精密治具・試作部品
取扱材料
- - C1730（ベリリウム銅）
- - アルミニウム
- - C3604/C3602（快削黄銅）
- - SUS303
- - C5441/C5191（りん青銅）
- - SUS304
- - C1020（無酸素銅）
- - SUS316L
- - C1100（タフピッチ銅）
- - 純チタン2種チタン（TB340）
- - SK95
- - 64チタン（Ti-6Al-4V）
ご相談ください
- 小径加工時のバリにお困りですか？
-
加工時にできる先端クラウンのバリも先端形状変化を最小限におさえ化学的に除去できます。(BeCu,SK)

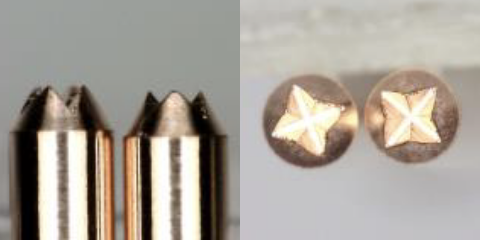

Before : NC旋盤加工後

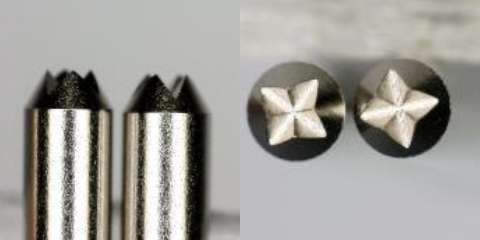

After : めっき処理後
- 先端小径Rにお困りでしょうか？
-
先端小径R（SR0.03以下）もバレル研磨できれいに仕上げます。
Before：先端フラット0.01～0.02
After：バレル研磨後
- 小径パイプ入手にお困りですか？
-
素材外径φ0.3mmから加工出来ます。
素材外径φ0.3mmの小径パイプの入手が可能なため、パイプは外径切削品と比べ偏肉を最小限に抑えられます。
- 小径深穴加工にお困りですか？
-
φ0.1mmｘ12Ｄまで実績があります。
正面

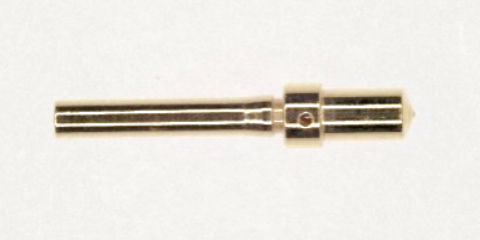

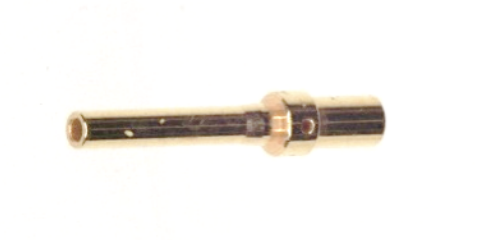

斜め 加工例：BeCu+Auめっき φ0.1mmｘＬ12 サイド穴 φ0.08
- 医療用チタン材、SUS材の小径加工お任せください。
-
医療系に使われる、チタンでのφ1.0mm以下の小径加工も量産対応できます
加工例：φ1.0以下 2種チタン、
SUS304
加工例：φ1.0以上 SUS304、
SUS316Lなど取扱材料：C1730,C3604,C5441,SK95,SUS(303,304,316L),、2種チタン(TB340),64チタン（Ti-6Al-4V）など

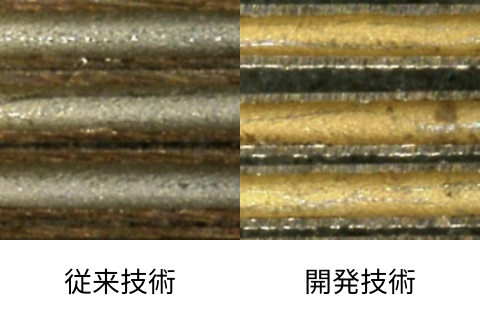

- 微細管・袋穴への金めっきもお任せください
-
日本金属化工所で開発した技術によって、電気めっきで細いパイプの内側や、袋穴へもめっきが可能となりました。

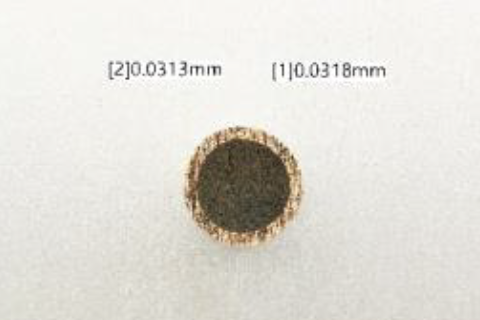

内径0.3mmφで、外側約0.3μm時に内面約0.1μmの膜厚でめっきできます。
